Perché alcune cassette di scarico dei WC nel Regno Unito necessitano di un kit di raccordo a filo muro?

Lavorando con le valvole di scarico dei WC per il mercato britannico, abbiamo notato un'interessante differenza nel modo in cui alcune cassette di scarico in ceramica sono progettate e installate.

A differenza di molti WC a due pezzi comunemente reperibili sul mercato statunitense, alcune cassette di scarico in ceramica del Regno Unito non presentano fori dedicati per i bulloni sul fondo della cassetta.

Invece, il corpo ceramico può fornire solo aperture per il valvola di ingresso e uscita della valvola di scarico.

Ciò consente di utilizzare lo stesso design di base della cisterna per supportare diverse configurazioni di installazione.

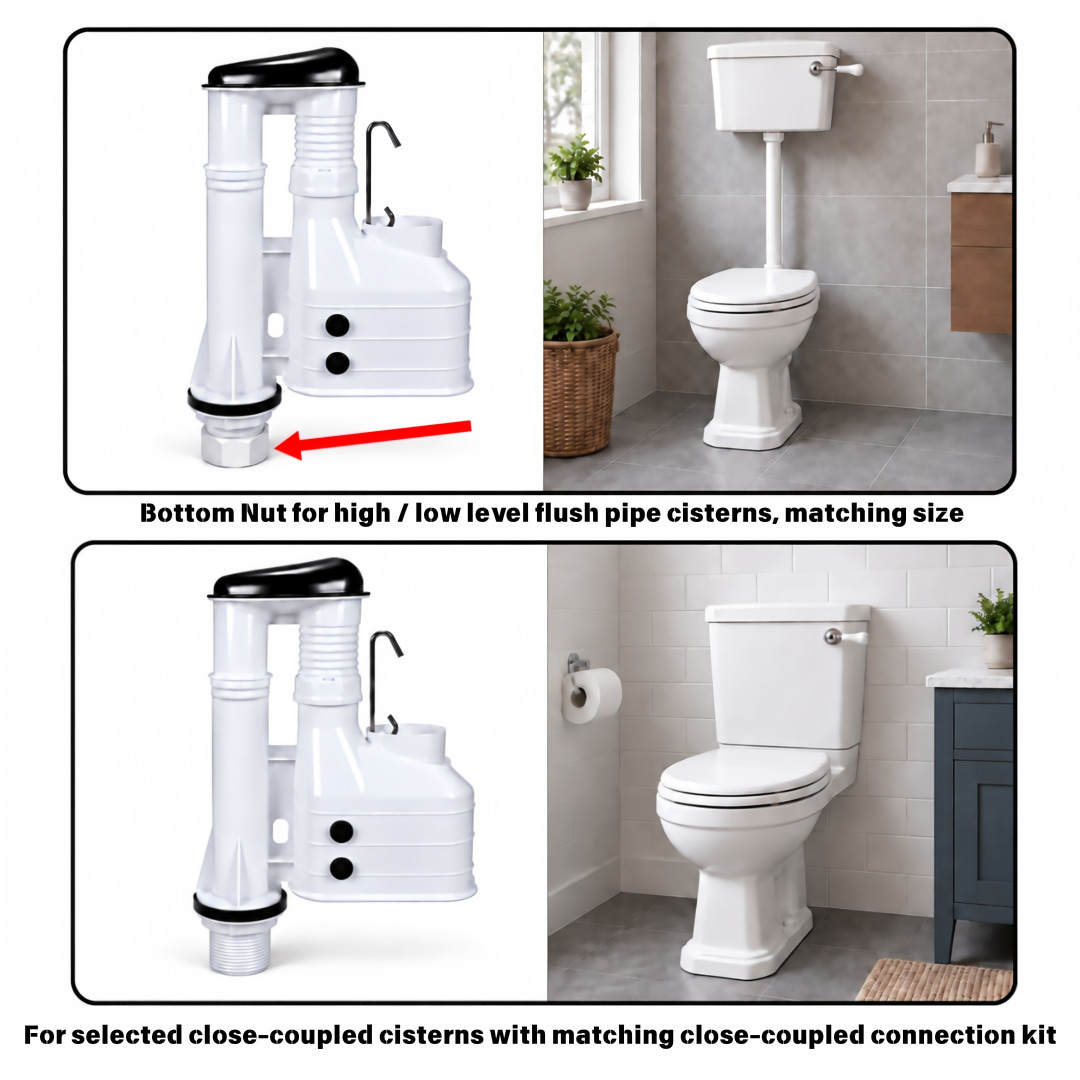

1. Cassetta di scarico installata con tubo di risciacquo

Una soluzione di installazione comune è la cassetta di scarico ad alta o bassa pressione, separata dalla tazza del WC e collegata ad essa tramite un tubo di scarico.

In questa configurazione, la valvola di scarico viene installata attraverso il foro di uscita sul fondo della cassetta.

Il dado di fissaggio inferiore della valvola di scarico, o controdado, fissa la valvola alla cassetta di scarico in ceramica. Il tubo di scarico viene quindi collegato al di sotto della valvola.

Per questo tipo di installazione non sono necessari bulloni di fissaggio tra la cassetta e il vaso.

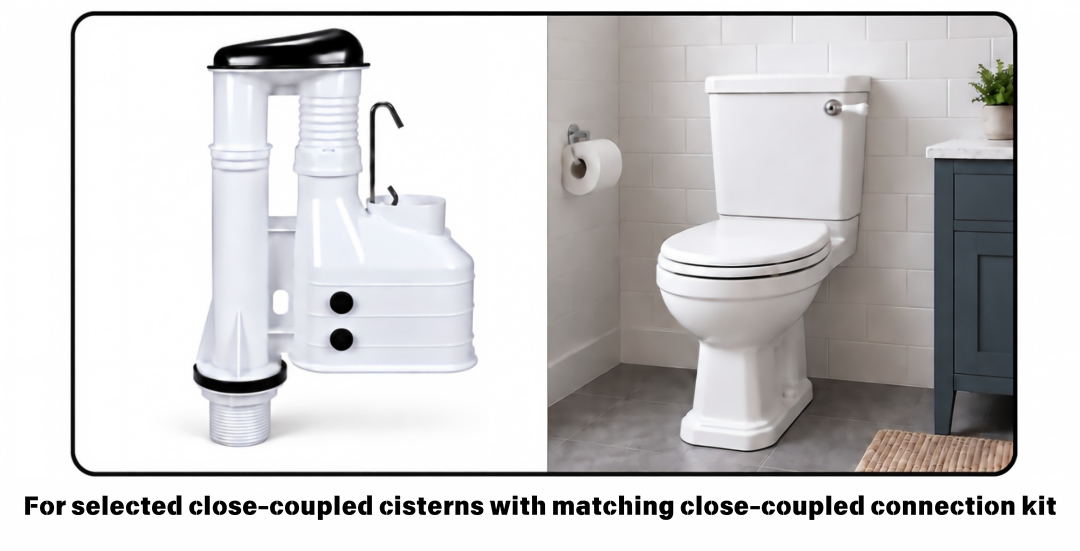

2. Lo stesso tipo di cassetta di scarico utilizzata come WC a filo parete.

La situazione si fa più interessante quando una cassetta di scarico compatibile viene installata direttamente sopra il vaso sanitario.

Se la cassetta di scarico non presenta fori di fissaggio separati, è necessario un altro metodo per fissarla al vaso.

È qui che entra in gioco un kit di accoppiamento ravvicinato.

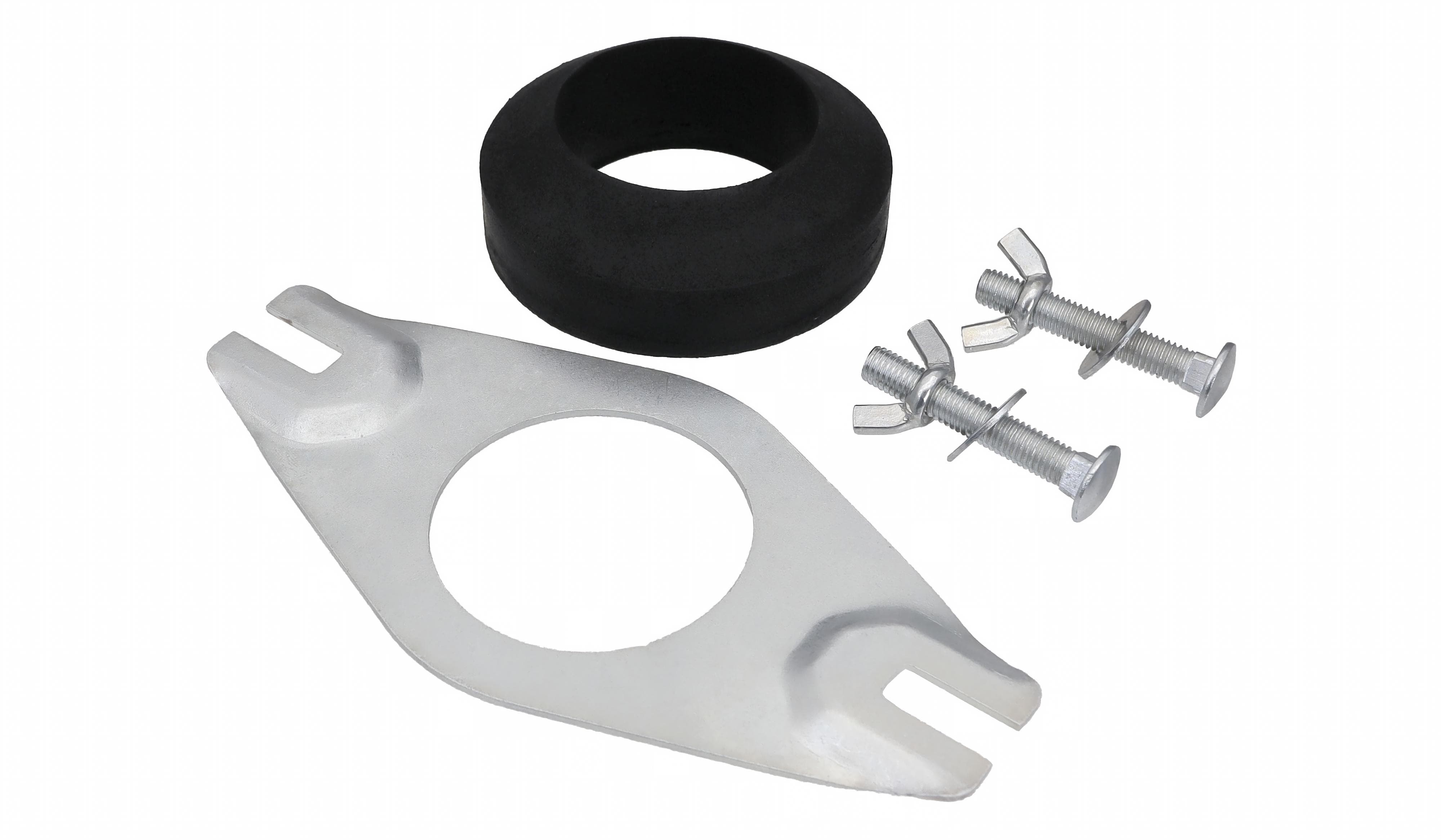

Un kit tipico include:

• una piastra metallica di accoppiamento diretto;
• due bulloni di fissaggio;
• dadi e rondelle;
• Una rondella di tenuta in gomma o schiuma, spesso chiamata rondella a ciambella.

La piastra metallica viene posizionata attorno all'uscita della valvola di scarico. I due bulloni presenti sulla piastra si estendono quindi verso il basso attraverso i fori corrispondenti nella tazza del water, consentendo di fissare saldamente la cassetta di scarico.

I produttori britannici descrivono questi kit specificamente come un modo per fissare una cassetta di scarico a tenuta stagna al vaso sanitario, garantendo al contempo una connessione impermeabile.

In questa configurazione, l'uscita della valvola di scarico svolge quindi due funzioni: fornisce il passaggio dell'acqua di scarico e funge anche da punto centrale attorno al quale viene installata la piastra di raccordo.

Come si presenta l'installazione?

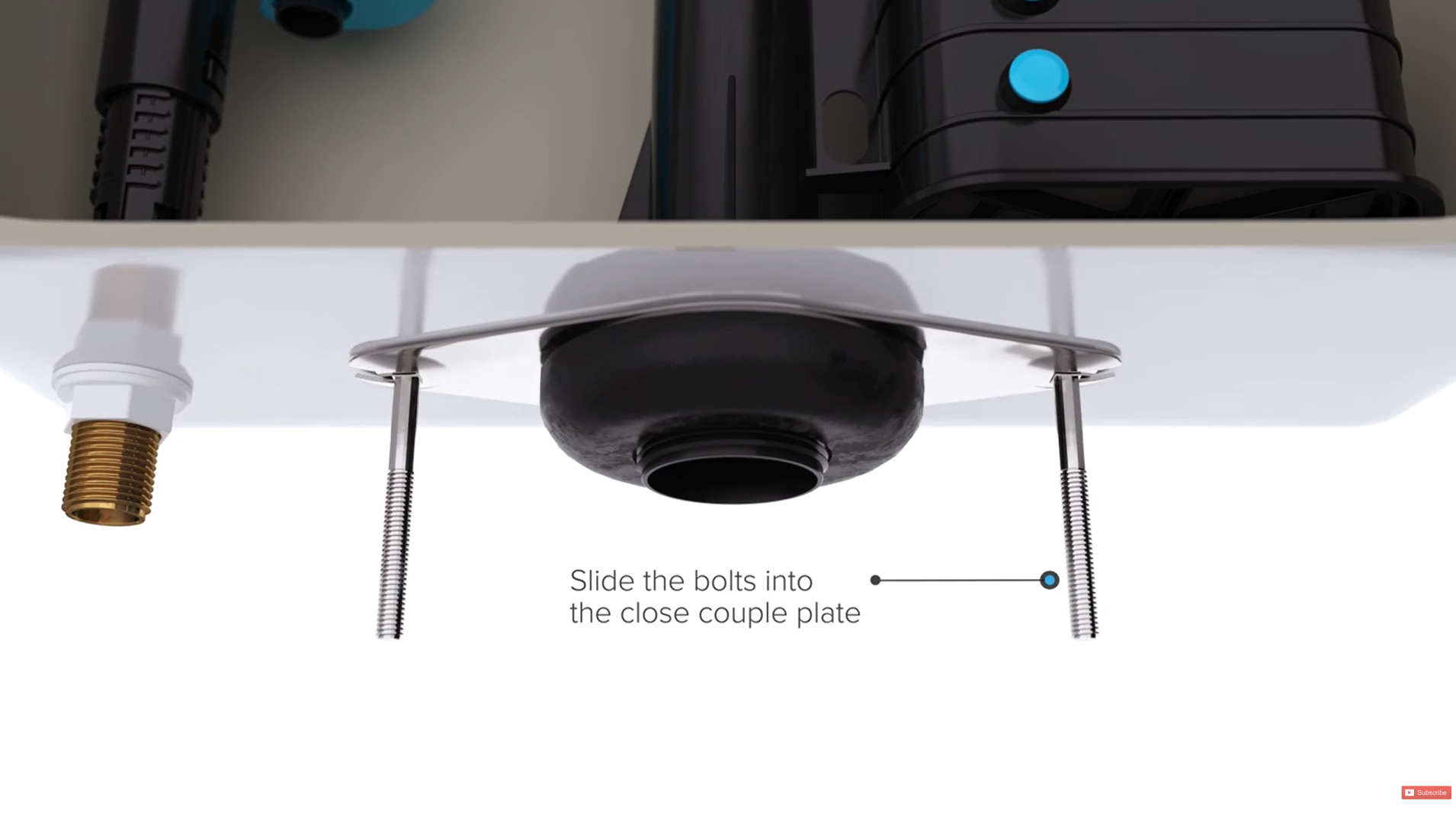

Una volta installati la piastra di accoppiamento, i bulloni e la rondella di tenuta, il gruppo sotto la cassetta si presenta così:

I bulloni si estendono verso il basso su entrambi i lati dell'uscita della valvola di scarico e servono a fissare la cassetta al vaso sanitario.

Questo crea una configurazione molto diversa da quella di molti WC a due pezzi in stile americano.

Ad esempio, le istruzioni di installazione di Kohler mostrano i bulloni della cassetta che passano direttamente attraverso appositi fori sul fondo della cassetta del WC prima di fissare la cassetta alla tazza.

Design delle cassette di scarico dei WC nel Regno Unito e negli Stati Uniti: una piccola ma importante differenza

Per i produttori di valvole di scarico e i fornitori di ricambi, comprendere queste differenze di installazione è importante.

Una valvola di scarico può sembrare molto simile da un mercato all'altro, ma dettagli come la filettatura di uscita, il dado di fissaggio inferiore, la dimensione dell'uscita della cassetta e il metodo di accoppiamento possono determinare se la valvola è effettivamente compatibile con un determinato WC.

Noi di Jielin Plumbing produciamo valvole di ingresso per WC, valvole di scarico e relativi componenti per la riparazione di sanitari, destinati a diversi mercati. Nello sviluppo e nella fornitura di pezzi di ricambio, prestiamo attenzione non solo alla valvola in sé, ma anche al modo in cui il componente si interfaccia con la cassetta di scarico in ceramica e con il sistema di installazione del WC.

Per una visione più dettagliata di come viene installata questa tipologia di valvola di scarico e il relativo raccordo a filo parete, è possibile guardare anche questo video di installazione:
